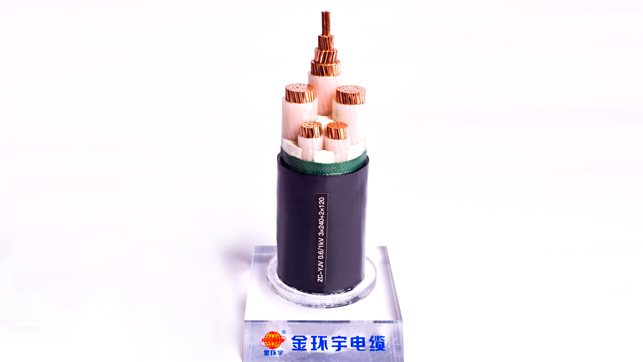

额定电压0.6/lkV聚氯乙烯绝缘聚氯乙烯护套电力电缆
上一个:额定电压8.7/15kV交联聚乙烯绝缘电力电缆 下一个:额定电压0.6/1kV及以下铜芯云母带矿物质绝缘波纹铜护套电力电缆
详情介绍
产品特点及用途
Product Usage

本产品适用于交流额定电压Uo/U(Um)为0.6/1(1.2)kV及以下的输配电线路。采用交联聚乙烯XLPE绝缘材料,具有高机械强度、耐环境应力好、优良的电气性能和耐化学腐蚀等特点,重量轻,结构简单,使用方便。

阻燃型电缆的主要特点是电缆不易着火或者着火时延燃仅局限在一定范围内、适用于电缆敷设密集程度较高的发电站、地铁、隧道、高层建筑、大型工矿企业、油田、煤矿等场所。

耐火型电缆的主要特点是电缆除了能在正常的工作条件下传输电力外,电缆在着火燃烧时仍能保持一定时间的正常运行,适用于核电站、地铁、隧道、高层建筑等与防火安全和消防救生有关的地方。

低烟低卤阻燃型电缆的特点是电缆不仅具备阻燃性能,而且具有较低的发烟性,低氯化氢释出量,适用于那些对电缆燃烧的烟浓度及氯化氢气体释出量具有一定要求的场合。低烟无卤阻燃型电缆的特点是电缆不仅具备阻燃性能,而且具有低发烟性和无害性(毒性和腐蚀性较小),适用于对电缆阻燃,烟密度,毒性指数等有特别要求的场所。如地铁、隧道、核电站等。

产品特点
Product Standards

本产品按GB/T12706-2008标准生产。

低烟低卤阻燃电力电缆按GB/T12706.1-2008、GB/T19666-2005生产

阻燃耐火电缆按GB/T12706.1-2008、GB/T19666-2005、GA306-2007生产

产品型号
Product Model

普通型电缆型号:
VV、VLV——聚氯乙烯绝缘聚氯乙烯护套电力电缆
VY、VLY——聚氯乙烯绝缘聚乙烯护套电力电缆
VV22、VLV22——聚氯乙烯绝缘钢带铠装聚氯乙烯护套电力电缆
VV23、VLV23——聚氯乙烯绝缘钢带铠装聚乙烯护套电力电缆

阻燃型电缆型号:
在普通型电缆型号前加ZR

低烟低卤阻燃型电缆型号:
在普通型电力电缆型号前加DDZR

耐火型电缆型号:
在普通型电力电缆型号前加NH

产品使用特性
Product characteristics

(1)额定电压Uo/U为0.6/1kV。

(2)电缆导体的最高额定温度为70℃。

(3)短路时(最长持续时间不超过5s),电缆导体的最高温度不超过250℃。

(4)电缆敷设时的环境温度应不低于0℃,其最小弯曲半径如下:

项目 单芯电缆 三芯电缆
无铠装 有铠装 无铠装 有铠装
安装时的电缆最小弯曲半径 20D 15D 15D 12D
靠近连接盒和终端的电缆最小弯曲半径(但弯曲时要小心控制,如采用成型导板) 15D 12D 12D 10D
注:D为电缆外径。

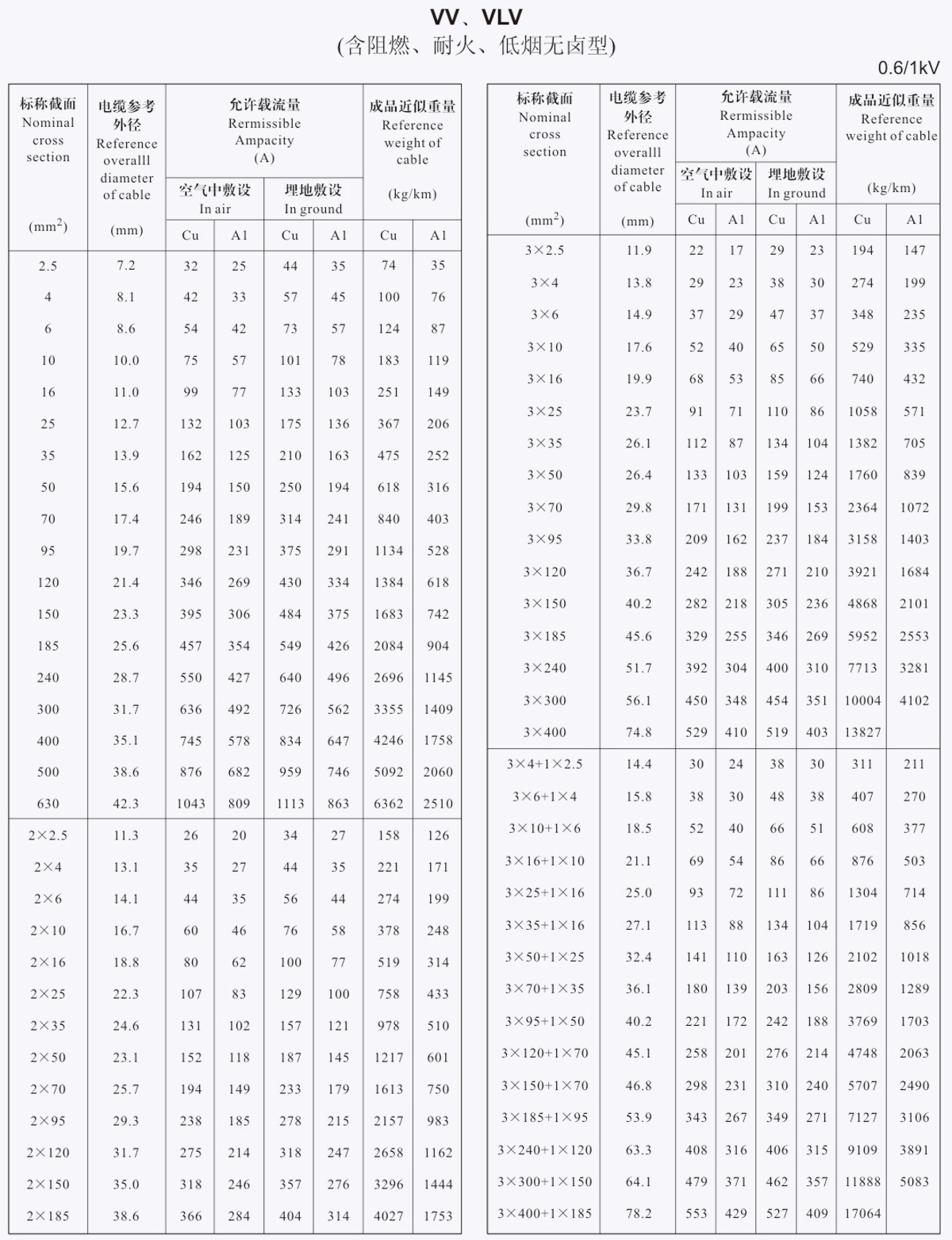

主要技术参数
Main technical parameters

电缆载流量计算条件

环境温度25℃

电缆导体工作温度70℃

电缆埋地敷设时,土壤热阻系数g=1.0℃m/W,但尚未考虑电缆长期运行时由于水份迁移而导致土壤热阻系数升高的现象。

电缆埋地敷设时,电缆与地面距离为1000mm。

多根电缆敷设时,电缆的距离S=3D。
